CH och CHD Seriens Multi patronfilterhus
Multipatronfilterhus kan fås med 2 olika lockdesign:
- Bultatlock (CH serien)
Standardstorlek är från 3 till 34 filterpatroner och passar industristandard längder 10”, 20”, 30” och 40 tum nominella filterpatroner. Större kärl är tillgängliga vid förfrågan.
- Kupollock med stängning med V bandsklammer (CHD serien)
Standard storlek är från 3 till 7 filterpatroner och passar industristandard längder 10”, 20”, 30” och 40tum nominella filterpatroner.

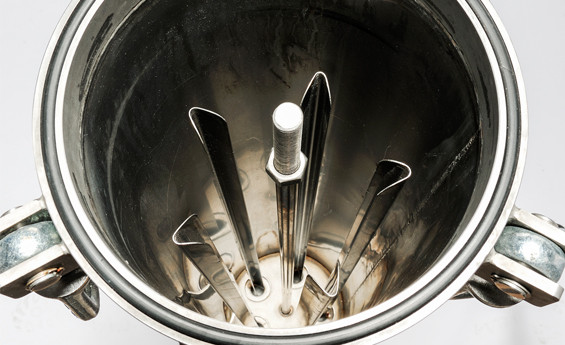

Multipatronfilterhusen har en universell bottenkopp för att passa patroner med dubbel öppen ände, kod 8 (222 o ringar/fena) eller kod 3 (222 o ringar / platt). Vår kärldesign ger därför mångsidighet – genom att helt enkelt byta ut patronens topptätningskomponenter kan kärlet konverteras för att passa antingen dubbla öppna patroner eller för att passa kod 3 och 8 patroner. För användning med dubbla öppna patroner är kärlen försedda med en kopp- och fjäderkomponent som uppnår både toppförsegling och placering av patronkärnan, och en kompressionsplatta. För användning med kod 3 eller 8 patroner är kärlen försedda med en kompressionsplatta med hål för centrering av patronändarna.
Multipatronfilterhusen är konstruerade av antingen rostfritt stål 304 eller syrafast stål 316L. Som standard är den yttre finishen glaspärlblästrad. Andra ytbehandlingar såsom invändig och utvändig elektropolering är tillgängliga på begäran.
Standardanslutningstyperna är BSP-skruvade, DN-flänsade eller ANSI-flänsade med anslutningsstorlek enligt modell.
Alla kärlen levereras med en toppventil samt bottenplugg.
CH och CHD serien kan tillverkas med inverterad kupad bas med bultplatta, eller kupad botten och justerbara ben.
Patronfilterhus med större diameter har en monterad svängbar ”Davidarm” lyftarm eller ett fjäder assisterat gångjärn med motvikter.
Standard tryckklassificering är 10 Bar och 110°C. Kärlen kan CE märkas eller förses med ATAX certifiering vid förfrågan.
Allied Filter Systems kan tillverka specialgjorda patronfilterhus enligt önskemål. Vanliga modifieringar så som specificerade anslutningstyper och storlekar, olika patronfiltertätningar och duplexsystem.
