Mini Serien 13/14 Filterhus

Allied Filter Systems erbjuder en rad mini-påsfilterhus som är idealiska för små ”batch” körningar. Dessa kompakta påsfilterhus tillverkas som standard av syrafast stål 316L och har en yttre glaspärlblästrad finish. Alla minifilterhus är klassade för 110°C och 10 Bar. Beroende på modell kan de CE-märkas och kan ha ATEX-certifiering. Valfria egenskaper är tillgängliga för att uppfylla alla kundkrav.

Standard sortimentet består av tre modeller i två storlekar:

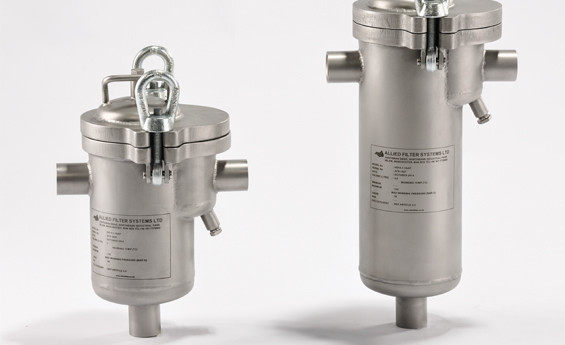

  • HD 13 och 14

Infällt påsfilterfäste med laserskuren profil, locket hålls på plats med två svängbultar med ringmuttrar. En av bultarna fungerar som gångjärn för locket.

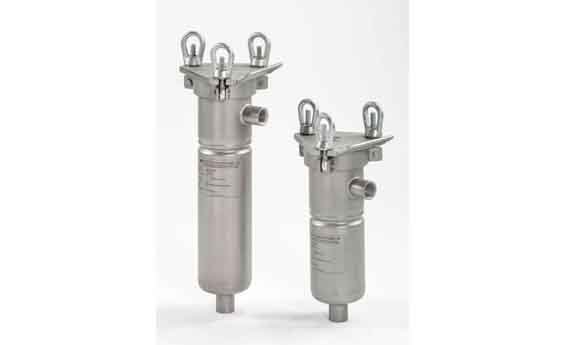

  • RBFP 13 och 14

Försänkt påsfilterfäste med treklöverlock som hålls på plats med tre svängbultar med ringmuttrar. En av bultarna fungerar som gångjärn för locket.

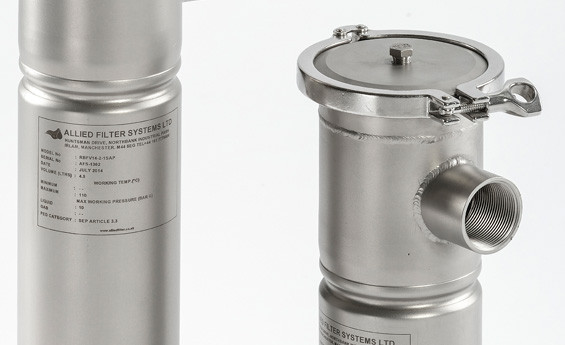

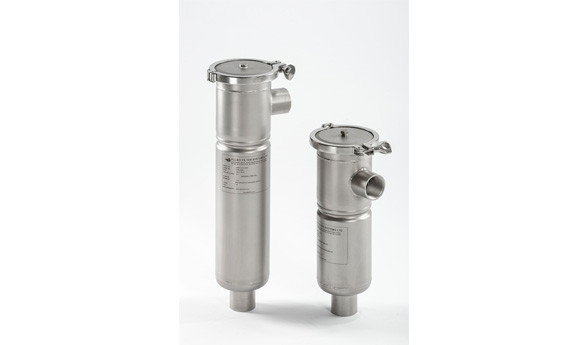

  • RBFD 13 och 14

Försänkt påsfilterfäste med lock för stängning med V-klammer.



Specifikation:

  • 1”BSP (F) bottenplugg på alla kärl med sidoutlopp (HD stil 1 (Inline) alla andra modeller stil 3, 4, 7 och 8).
  • ¼” BSP(F) pluggstandard på inlopp, endast HD13 och HD14
  • ¼” BSP(F) pluggstandard på toppventilen på alla modeller
  • 1” BSP (F) Inlopp och utloppstandard för gängade kärl.
  • 1” ANSI 150# eller DN25 PN16 Inlopp och utlopp för alla flänsade kärl.
  • Kunden kan specificera rör storlek, anslutningstyp och konfiguration om behovet skiljer sig från standard
  • Packningsmaterialinkluderar:-Buna-n(nitril),EPDM(etylenpropen),Viton,PTFE,PTFE
